HC-ZH20 静载荷测试仪

应用领域

         适用于桩基础、地基、岩基等地基基础的抗压静载荷试验；锚桩、锚杆抗拔静载荷试验，以及基桩的水平静载试验。

功能特点

·试验过程支持全自动控载、判稳读数，可实现全程无人值守，支持自动报警功能，并具有断电自动续测功能，开机即可自动恢复试验；

·标配50㎜防水位移传感器，也可选配100㎜大量程调频防水位移传感器，位移盒具有防水功能，所有配件及连接线均采用工业标准压接制作；

·内置4G全网通无线上网模块，数据文件可快速实时上传云服务器，并与手机端同步显示；

·12.1寸超大工业彩色液晶屏，全触摸屏操作，亮度可调，高性能处理器，嵌入式操作系统，稳定可靠；

·工业级前端机，配备6.5寸LCD彩色显示屏，独立GPS定位系统，控载稳定，全直流供电，市区及荒野均可使用；

·主机与前端机无线连接，实用有效距离可达1000米以上（在工地空旷条件下）；

·全新操作界面，易学易用，功能丰富，交互友好，机内程序可无线网络进行更新，并支持U盘升级；

·专业的数据处理分析软件，可同时显示Q-s、s-lgt、s-lgQ等各种数据曲线，功能强大，可以快速对检测数据进行分析，生成检测报告；

·低功耗设计，满足现场高温环境下的连续 24 小时不间断工作需要。

依据标准

GB 50007-2011《建筑地基基础设计规范》

GB 50086-2015《岩土锚杆与喷射混凝土支护工程技术规范》

GB 50021-2001《岩土工程勘察规范》（2009年版）

GB 50330-2013《建筑边坡工程技术规范》

GB/T 50123-2019《土工试验方法标准》

JGJ 106-2014《建筑基桩检测技术规范》

JGJ 79-2012《建筑地基处理技术规范》

JGJ 120-2012《建筑基坑支护技术规程》

JGJ 340-2015《建筑地基检测技术规范》

JGJ/T 401-2017《锚杆检测与监测技术规程》

JGJ/T 135-2018《载体桩技术标准》

JGJ/T 403-2017《建筑基桩自平衡静载试验技术规程》

JTG 3363-2019《公路桥涵地基与基础设计规范》

JTG/T 3512-2020《公路工程基桩检测技术规程》

TB 10218-2019《铁路工程基桩检测技术规程》

TB 10106-2023《铁路工程地基处理技术规程》

CECS 22：2005《岩土锚杆（索）技术规程》

技术指标

主机

主控单元：专业处理器

操作方式：触屏

显示方式：12.1寸彩色液晶屏（1024×768）

存储容量：16G

转存方式：专用 U 盘

工作时间：连续工作时间超过10小时

主机功率：≤25VA

扬声器：高保真语音扬声器

无线测控距离：超过500m

充电电源：直流DC12V±5%（电源适配器）

工作温度：-20～+60℃

通信模式：4G通信模块+Wifi

环境湿度：≤50%

主机体积：340×256×58(mm)

主机重量：3.5kg

前端机

显示屏：6.5寸液晶显示屏

通讯方式：无线

定位：GPS定位系统

供电模式：直流DC12V±5%（电源适配器）；交流AC220V±20%

前端机功率：直流≤10VA；交流≤15VA

位移传感器

位移传感器类型：防水调频位移传感器

测试通道：1个位移盒支持4个位移传感器通道；最大支持8个位移传感器通道

位移量程：50.00㎜（可选100.00㎜）单次，累计行程无限制

位移测试精度：0.1%FS

位移分辨率：0.01mm

压力传感器

压力传感器类型：压阻式、4～20mA输出、无需调零

压力传感器量程：0～70MPa

精度：0.5%FS

分辨率：0.1%FS

控载超调量：可任意设置

最大控制功率：7kVA

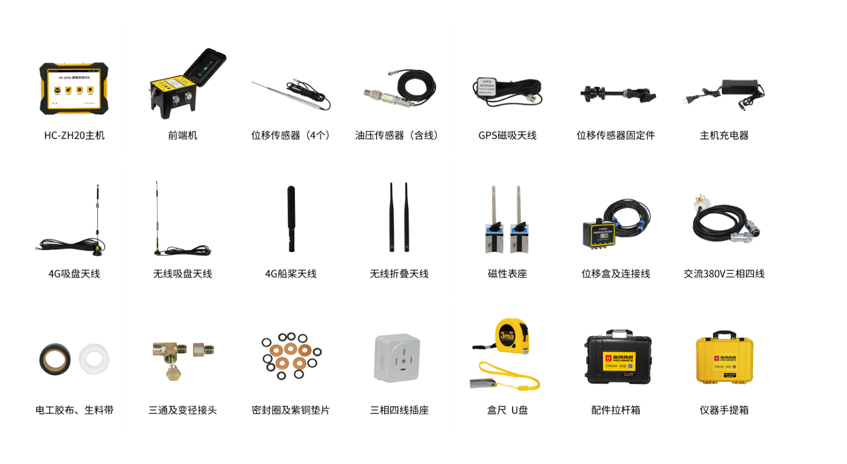

产品配置
