HC-F900 混凝土裂缝缺陷综合测试仪

规格参数

应用领域

  采用超声波和显微摄像技术，适用于混凝土、石墨、尼龙等非金属材料及其构件内部缺陷、裂缝深度、裂缝宽度检测，以及装配式建筑预制剪力墙底部接缝灌浆饱满度检测。

功能特点

10寸（1280x800）高亮触摸显示屏，最大400尼特亮度，操作界面智能交互，易学易用操作便捷；

机身采用ABS高强工程塑胶，耐高温、阻燃、抗冲击性能高；；

4cm整机厚度，1.8㎏轻薄机身，重量轻携带方便；

裂缝测深更精准，独特首波算法；

支持装配式建筑预制剪力墙底部接缝灌浆饱满度检测；

裂缝宽度自动判读、手动判读，电子标尺人工判读三种模式；

独特自校准功能，可用标准刻度板进行校准，操作方便；

可手动调整声时线，数据校正检测结果更准确；

自动判读首波声时、波幅，实时显示，测试结果一目了然；

可手动调整声时线，避免误判，操作简单实用；

测试过程中，可任意覆盖、删除已存测点波形；

U盘转存数据，支持通过U盘进行软件升级；

缺陷处理软件功能强大，支持装配式影像分析；

深度处理软件，自动分析数据、打印报表轻松完成；

PC上位机可定制报告，支持数据云传输，可导出图片、txt、office等多种格式。

依据标准

GB 50292-2015 民用建筑可靠性鉴定标准

GB 50204-2015 混凝土结构工程施工质量验收规范

GB/T 50784-2013 混凝土结构现场检测技术标准

JGJ 125-2016 危险房屋鉴定标准

DB 11/T637-2015 房屋结构安全鉴定标准

CECS 21:2000 超声法检测混凝土缺陷技术规程

SL/T 352-2020 水工混凝土试验规程

JGJ/T 485-2019 装配式住宅建筑检测技术标准

JJF 1334-2012 混凝土裂缝宽度及深度测量仪校准规范

技术指标

主控单元：专业8核ARM处理器（主频2GHz）

操作系统：Android 6.0（支持中/英文）

通道数：双通道

存储容量：16G

显示方式：10.1寸（1280x800）彩色液晶屏（亮度可调）

操作方式：触摸屏

触发方式：自动触发

采样间隔： 0.025μs～2000μs多档可选

采样长度：512点～2048点多档可选

接收灵敏度：≤10μV

声时测量范围：0～4096000μs

幅度测读范围：0～170dB

换能器频率：标配50kHz（可选配250kHz高频小探头）

发射电压：125V、250V、500V、1000V 多档可选

发射脉宽：0.1μs～100μs

转存方式：WIFI、海创云传输、专用U盘（16G）

充电电源：AC100~240 V，50/60Hz，输出12.6V DC，3.0A

主机体积：283×216×41 (mm)

主机重量：1.8kg

工作温度：-20～+60℃

深度测量范围：5～500mm

深度测量精度：±5mm（≤±10%）

宽度测量范围：0～10mm

宽度测量精度：±0.01mm

放大倍数：40倍

图像格式：BMP（1280×800）

电池容量：75.5Wh（11.1V/6800mAh）（可拆卸，可选备用电池）

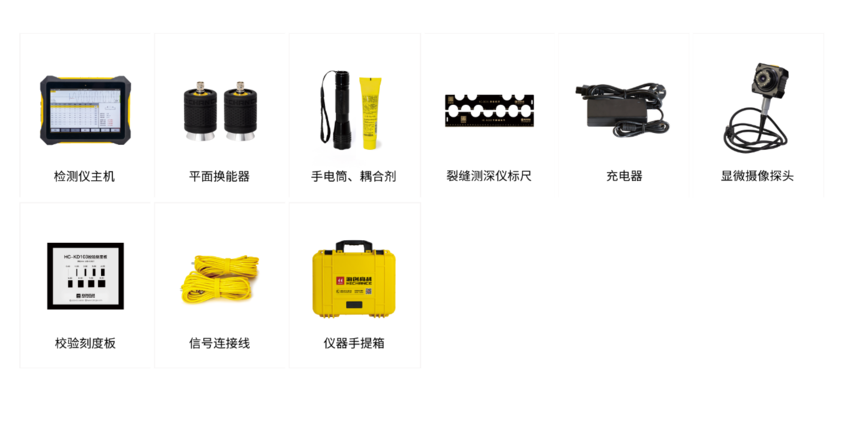

产品配置
